G-450ADC
詳細を見る
YAESUアンテナローテーターは、3つのアイドラギヤーを スター型遊星歯車として120度に等配分し、太陽歯車を2つピニオンで駆動させ25,000kgf-cmという強力な制動力を実現。しかもコンパクトにまとめた最高級機G-2800DXAを頂点として、450度の広角度回転、スロースタート/ストップ機能、低電圧30V以下の安全設計、アルミダイキャストのメラミン焼付け塗装など、海外で蓄積されたノウハウを余すところなく投入しています。
・広範囲な運用が行える450度の広角度回転。360度以上回転時のオーバーラップ表示
・すべて低電圧30V以下で動作する安全設計
・指針のスタート位置と方位シート(N/S)はロケーションに合わせて自由に設定可能
・オプションのGS-232Bにより、RS-232Cに対応したコンピューターによるコントロールが可能
・マストをローテーターの中心に簡単に合わせることができる、マストクランプを2分割にしたマストゲージ採用(仰角用を除く)

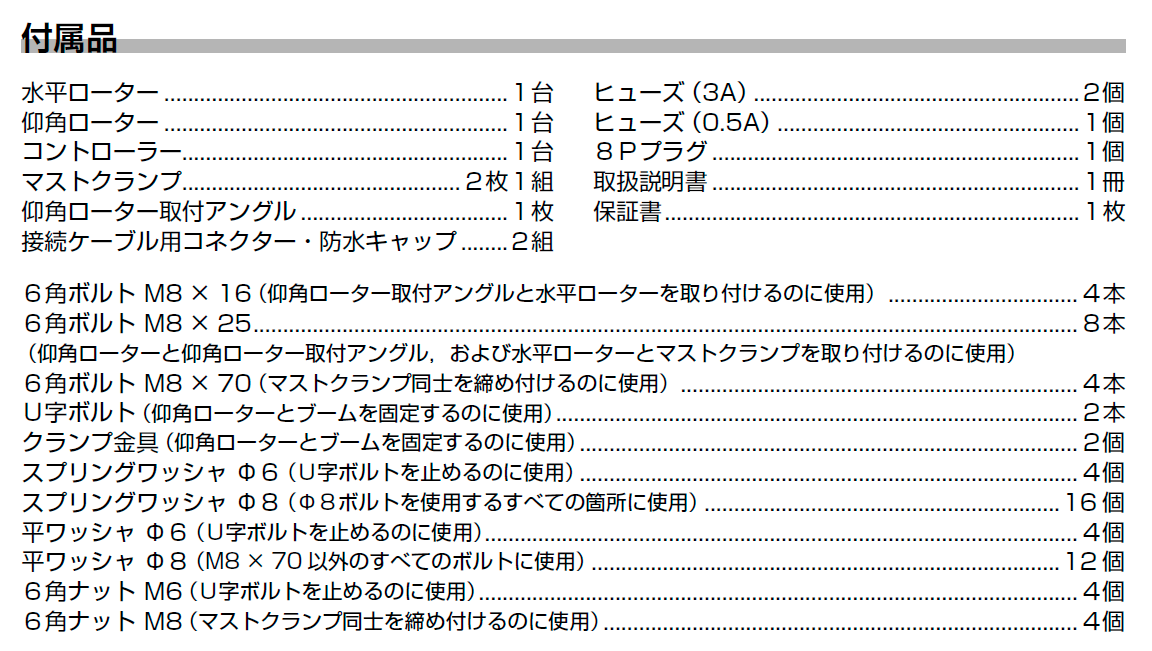

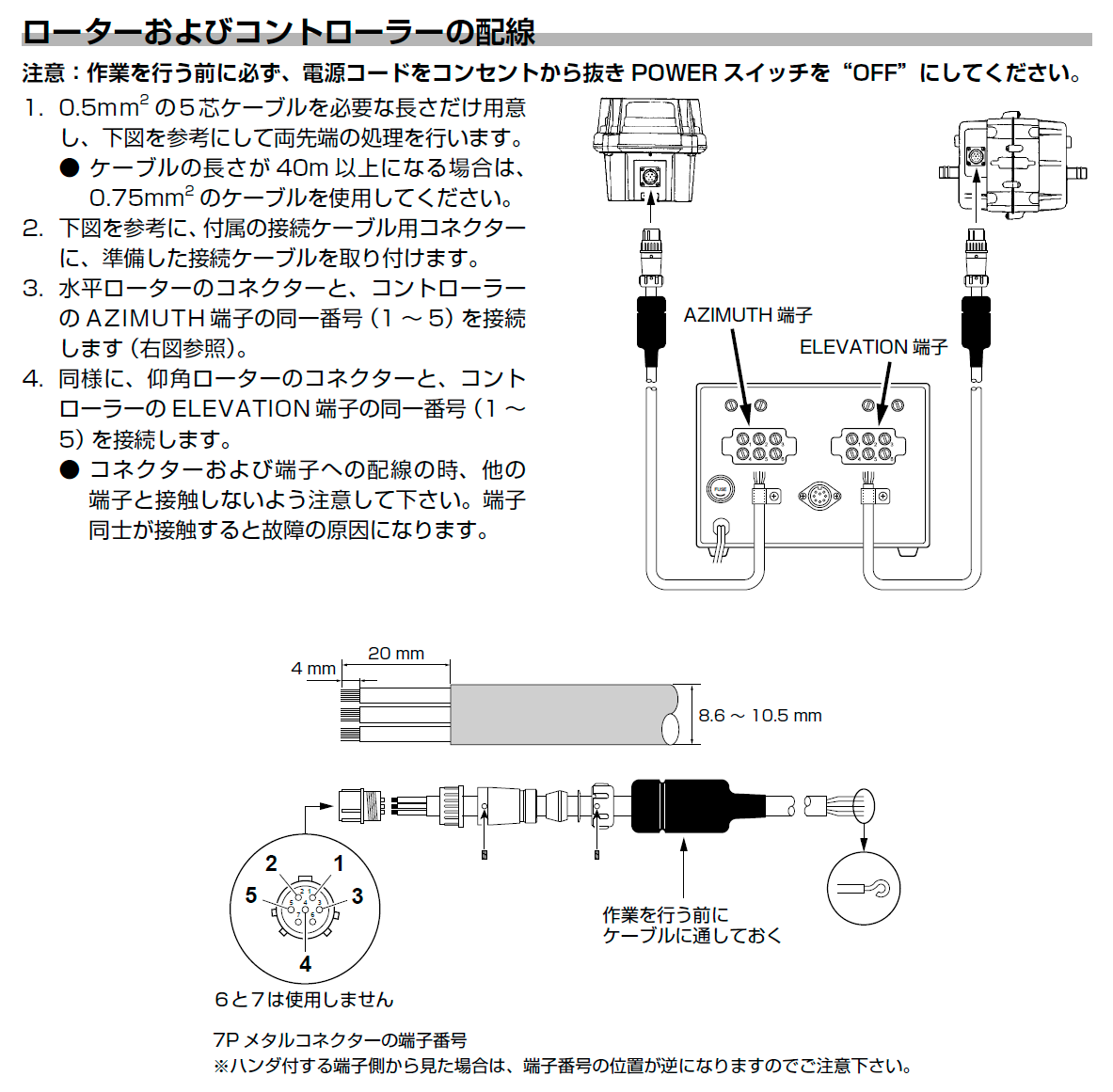

*G-2800DXA 以外は、コントロールケーブルは付属しておりません。ご使用になる状況にあわせて、適切な長さのケーブルを別途ご用意ください。
周波数帯 (MHz) | アンテナ種類 | 受風面積 (m²) | アンテナ係数 K | 推奨機種 |
---|---|---|---|---|
3.5 (3.8) | ロータリーダイポール (短縮) | 1.0 | 270 | G-2800DXA |
7 | 2エレ、ローディング | 1.0 | 160 | G-2300DXA |
3エレ、ローディング | 1.7 | 500 | G-2800DXA | |
14 | 3エレ | 0.7 | 100 | G-1000DXA |
4エレ | 1.2 | 180 | G-2300DXA | |
5エレ | 1.7 | 320 | G-2800DXA | |
18 | 3エレ | 0.7 | 70 | G-800DXA |
4エレ | 1.0 | 120 | G-2300DXA | |
21 (24) | 3エレ | 0.5 | 30 | G-450ADC |
4エレ | 0.6 | 50 | G-800DXA | |
5エレ | 0.8 | 150 | G-2300DXA | |
6エレ | 1.3 | 220 | G-2300DXA | |
28 (29) | 3エレ | 0.3 | 20 | G-450ADC |
4エレ | 0.4 | 40 | G-450ADC | |
5エレ | 0.6 | 50 | G-800DXA | |
6エレ | 0.7 | 90 | G-1000DXA | |
7エレ | 1.0 | 200 | G-2300DXA | |
7/14/21 | 2/4/4エレ、トラップ | 1.2 | 250 | G-2300DXA |
3/4/4エレ、トラップ | 1.5 | 330 | G-2800DXA | |
7/21/28 | 1/3/3エレ、トラップ | 0.5 | 60 | G-800DXA |
2/3/3エレ、トラップ | 0.6 | 80 | G-800DXA | |
1/4/4エレ、トラップ | 0.7 | 70 | G-800DXA | |
2/4/4エレ、トラップ | 0.8 | 100 | G-1000DXA | |
7/14/21/28 | 1/3/4/4エレ、トラップ | 0.9 | 140 | G-2300DXA |
14/21 | 3エレ、トラップ | 0.8 | 100 | G-1000DXA |
4エレ、トラップ | 0.9 | 120 | G-2300DXA | |
5エレ、トラップ | 1.5 | 280 | G-2800DXA | |
14/21/28 | 3エレ、トラップ | 0.4 | 90 | G-1000DXA |
4エレ、トラップ | 0.7 | 120 | G-2300DXA | |
21/28 | 3エレ、トラップ | 0.4 | 40 | G-450ADC |
4エレ、トラップ | 0.6 | 50 | G-800DXA | |
5エレ、トラップ | 0.7 | 110 | G-1000DXA |
周波数帯 (MHz) | アンテナ種類 | 受風面積 (m²) | アンテナ係数 K | 推奨機種 |
---|---|---|---|---|
50 | 2エレ、HB9CV | 0.1 | 2 | G-450ADC |
4エレ、HB9CV | 0.2 | 3 | G-450ADC | |
5エレ | 0.3 | 20 | G-450ADC | |
6エレ | 0.4 | 30 | G-450ADC | |
10エレ | 0.9 | 130 | G-2300DXA | |
144 | 9エレ、スタック | 0.5 | 20 | G-450ADC |
9エレ、4パラ | 1.1 | 80 | G-800DXA | |
11エレ、スタック | 0.6 | 40 | G-450ADC | |
11エレ、4パラ | 1.4 | 110 | G-1000DXA | |
13エレ、スタック | 0.8 | 60 | G-800DXA | |
13エレ、スタック、2段 | 1.7 | 130 | G-2300DXA | |
430 | 10エレ、スタック | 0.2 | 2 | G-450ADC |
13エレ、スタック | 0.2 | 7 | G-450ADC | |
18エレ、スタック | 0.3 | 10 | G-450ADC | |
18エレ、スタック、2段 | 0.6 | 20 | G-450ADC | |
18エレ、4パラ | 0.6 | 30 | G-450ADC | |
18エレ、4パラ、2段 | 1.1 | 60 | G-800DXA | |
20エレ、スタック | 0.3 | 20 | G-450ADC | |
20エレ、スタック、2段 | 0.6 | 40 | G-450ADC | |
20エレ、4パラ、2段 | 1.5 | 140 | G-2300DXA | |
30エレ、スタック | 0.9 | 90 | G-1000DXA | |
30エレ、スタック、2段 | 1.8 | 170 | G-2300DXA | |
1200 | 12エレ | 0.1 | 0.4 | G-450ADC |
12エレ、スタック | 0.1 | 1.7 | G-450ADC | |
16エレ | 0.1 | 0.9 | G-450ADC | |
25エレ、スタック | 0.2 | 5 | G-450ADC | |
25エレ、スタック、2段 | 0.4 | 10 | G-450ADC | |
50エレ、スタック | 0.4 | 40 | G-450ADC | |
50エレ、スタック、2段 | 0.7 | 70 | G-800DXA | |
サテライト | 144MHz/9エレ、スタック 430MHz/10エレ、スタック | 0.7 | 30 | G-5500DC |
144MHz/11エレ、スタック 430MHz/18エレ、スタック | 0.9 | 50 | G-5500DC |
K=アンテナの回転半径(m)×アンテナ重量(kg)
・タワー方式の場合…アンテナの受風面積が、使用ローテーターの耐風圧面積以内になるようにする
・ポール式で設置する場合…アンテナを取り付けるマストの長さを考慮する
アンテナ受風面積(m2)×アンテナを取り付けたマストの長さ(m)が 以下の値になるようにしてください。
G-2300DXA / G-2800DXAは、0.8以下
G-800DXA / G-1000DXAは、0.45以下
G-450ADCは、0.25以下
例:G-1000DXAで、受風面積0.7(m2)の14MHz 3エレ八木アンテナを、長さ40cmのマストで使用する場合
0.7(m2)×0.4(m)=0.28
G-1000DXAで、14MHz 3エレ八木アンテナを使用する場合は、マストの長さは40cm以下であれば、定格仕様に対し60%程度の値になるので、お勧めするアンテナの大きさになります。
ひとつのローテーターに複数のアンテナを取り付ける場合には、取り付ける全てのアンテナのアンテナ係数と、受風面積をそれぞれ足して計算します。
例:
7/21/28MHz帯マルチバンド(1/3/3エレトラップ)
受風面積…0.5m2 アンテナ係数K…60
50MHz帯6エレ
受風面積…0.4m2 アンテナ係数K…30
合計受風面積…0.5+0.4=0.9
合計アンテナ係数…60+30=90
推奨機種…G-1000DXA
6C25MC 標準価格10,780円(税抜 9,800円)
6C40MC 標準価格17,600円(税抜 16,000円)
モデル名 | アンテナ係数K | 耐風圧面積 (m²) |
---|---|---|
G-2800DXA | 最大950 | 3.0以下 |
G-2300DXA | 最大700 | 2.5以下 |
G-1000DXA | 最大230 | 2.2以下 |
G-800DXA | 最大180 | 2.0以下 |
G-450ADC | 最大100 | 1.0以下 |
G-5500DC | 最大180(水平) 最大80(仰角) | 2.0以下 1.0以下 |
